Vous avez récupéré un fichier 3D mais il n’est pas tout à fait adapté à votre besoin ? Une dimension doit être modifiée, un trou ajouté, une partie supprimée ou une erreur corrigée avant l’impression ?
Il est aujourd’hui possible de
modifier un fichier 3D sans forcément repartir de zéro.
Les formats
STL, OBJ et 3MF sont parmi les plus utilisés pour l’impression 3D. Cependant, ils ne se modifient pas tous de la même manière et certaines opérations sont plus simples que d’autres selon la géométrie du modèle.
Dans cet article, nous allons voir comment
modifier un fichier STL, OBJ ou 3MF, quelles modifications sont possibles et comment préparer correctement un modèle avant son impression 3D.
Pourquoi modifier un fichier 3D avant impression ?
Un fichier téléchargé sur Internet ou fourni par un client n’est pas toujours directement exploitable.
Il peut par exemple être nécessaire de :
- changer les dimensions d’une pièce ;
- agrandir ou réduire un diamètre ;
- supprimer une partie du modèle ;
- ajouter un trou ;
- déplacer ou modifier une zone ;
- ajouter un texte ou un marquage ;
- fusionner plusieurs pièces ;
- réparer un maillage ;
- fermer des trous dans le modèle ;
- corriger des faces inversées ;
- séparer plusieurs objets contenus dans un même fichier ;
- adapter une pièce à un autre assemblage.
Toutes ces opérations correspondent à différentes façons de
modifier un fichier 3D.
La difficulté dépend principalement du format du fichier, de la qualité du maillage et de la modification souhaitée.
Modifier un fichier STL
Le
STL est probablement le format le plus connu dans le domaine de l’impression 3D.
Il décrit la surface d’un objet à l’aide d’un ensemble de triangles formant ce que l’on appelle un
maillage 3D.
Contrairement à un fichier STEP provenant d’un logiciel de CAO, le STL ne contient généralement plus les fonctions utilisées pour créer la pièce : esquisses, extrusions, congés, perçages ou contraintes dimensionnelles.
Pour
modifier un fichier STL, il faut donc généralement travailler directement sur son maillage.
Quelles modifications peut-on effectuer sur un STL ?
De nombreuses modifications restent possibles :
- redimensionnement ;
- découpe ;
- suppression de certaines zones ;
- déplacement de faces ;
- ajout de formes simples ;
- création ou modification de trous ;
- ajout de texte ;
- fusion de plusieurs modèles ;
- réparation du maillage ;
- fermeture de surfaces ouvertes ;
- correction de triangles ;
- modification locale de la géométrie.
Pour une modification simple, travailler directement sur le STL peut donc être suffisant.
En revanche, pour une modification mécanique importante nécessitant des dimensions très précises, une reconstruction partielle ou complète du modèle peut parfois être préférable.
Modifier un fichier OBJ
Le format
OBJ utilise lui aussi un maillage composé principalement de sommets, d’arêtes et de faces.
Il peut cependant conserver davantage d’informations qu’un STL, notamment concernant les groupes d’objets, les matériaux ou certaines données visuelles.
Il est donc possible de
modifier un fichier OBJ pour déplacer des sommets, modifier certaines faces, supprimer une partie du modèle, fusionner plusieurs éléments, changer les dimensions ou réparer sa géométrie.
Les fichiers OBJ sont notamment fréquemment utilisés pour les modèles artistiques, les figurines, les scans 3D ou les géométries complexes.
Modifier un fichier 3MF
Le format
3MF est plus récent et particulièrement intéressant pour l’impression 3D.
Contrairement au STL, il peut contenir plusieurs informations dans un même fichier :
- plusieurs objets ;
- dimensions et positions ;
- couleurs ;
- informations de fabrication ;
- matériaux ;
- paramètres liés à l’impression selon le logiciel utilisé.
Il est donc possible de
modifier un fichier 3MF tout en conservant une organisation plus riche du projet.
Il faut néanmoins distinguer le modèle 3D contenu dans le fichier des paramètres spécifiques éventuellement ajoutés par un slicer.
Modifier un fichier STL, OBJ ou 3MF directement en ligne
Pour certaines modifications, il n’est pas nécessaire d’installer un logiciel de CAO complet sur son ordinateur.
Avec

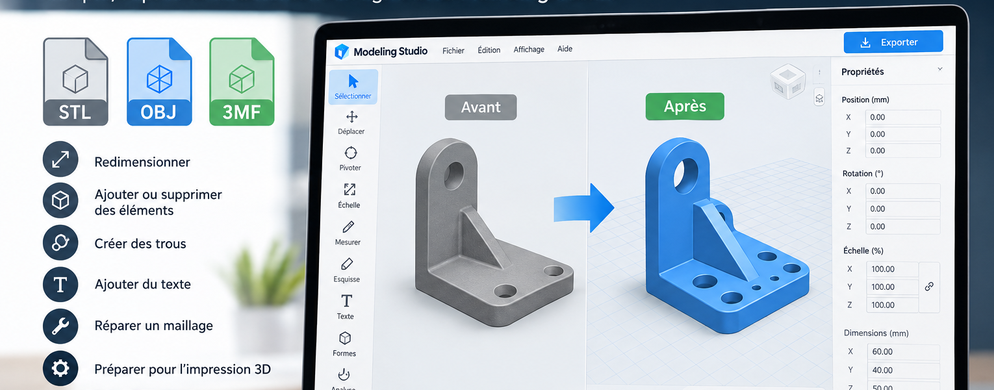

Modeling Studio, vous pouvez travailler directement depuis votre navigateur afin d’ouvrir et de modifier vos modèles 3D.
L’objectif est de permettre de travailler plus simplement sur des fichiers
STL, OBJ et 3MF, notamment pour effectuer des corrections ou des adaptations avant impression.
Selon le modèle et l’opération à réaliser, Modeling Studio permet notamment de travailler sur :
- les faces, arêtes et sommets ;
- le déplacement, la rotation et la mise à l’échelle ;
- les dimensions du modèle ;
- l’ajout ou la suppression d’éléments ;
- la création ou la modification de trous ;
- l’ajout de texte ;
- la mesure de différentes zones ;
- l’analyse du maillage ;
- la réparation de certaines erreurs ;
- la préparation du fichier avant impression 3D.
Ouvrir et modifier votre fichier 3D avec Modeling Studio
Cette solution peut être particulièrement pratique lorsqu’une petite modification suffit et qu’il n’est pas nécessaire de reconstruire complètement la pièce dans un logiciel de CAO.
Modifier les dimensions d’un fichier STL, OBJ ou 3MF
L’une des demandes les plus fréquentes consiste simplement à changer la taille d’une pièce.
Il est généralement possible d’appliquer une mise à l’échelle proportionnelle ou de modifier séparément les axes X, Y et Z.
Attention cependant : agrandir ou réduire l’ensemble d’un modèle modifie également l’épaisseur des parois, le diamètre des trous et les jeux d’assemblage.
Par exemple, augmenter une pièce de 10 % augmentera également un trou de 10 %.
Lorsque certaines dimensions doivent rester inchangées, il faut donc réaliser une modification locale de la géométrie plutôt qu’un simple changement d’échelle.
Modifier uniquement une partie d’un fichier 3D
Il n’est pas toujours nécessaire de modifier l’ensemble du modèle.
Il est possible de travailler uniquement sur une zone afin, par exemple, de déplacer une face, supprimer un élément, agrandir une ouverture, raccourcir une partie ou modifier un emplacement de fixation.
Cette méthode permet de conserver la majorité du fichier d’origine tout en adaptant précisément la zone nécessaire.
Ajouter un trou dans un fichier STL
Ajouter un trou dans un STL est également possible.
Une méthode courante consiste à utiliser une opération booléenne : un cylindre ou une autre forme est placé dans la pièce puis soustrait de la géométrie principale.
Cette méthode peut notamment servir à réaliser un passage de vis, un trou de fixation, une ouverture, un logement ou un évidement.
Après l’opération, il est important de contrôler le maillage afin de vérifier qu’aucune erreur n’a été créée.
Ajouter du texte sur un fichier 3D
Un texte peut également être ajouté directement sur un modèle 3D.
Il peut être placé en relief, gravé ou intégré dans une surface.
Cette solution est particulièrement intéressante pour personnaliser une pièce avec un prénom, un numéro, un logo, une référence produit ou une indication technique.
Il faut simplement prévoir une taille et une profondeur suffisantes pour que le texte reste correctement imprimable.
Réparer un fichier STL avant impression
Modifier un fichier 3D ne signifie pas forcément changer sa forme.
Il est parfois simplement nécessaire de le
réparer avant impression.
Un fichier peut notamment contenir :
- des trous ;
- des faces inversées ;
- des triangles superposés ;
- des surfaces non manifold ;
- des intersections ;
- des éléments isolés ;
- différents défauts de maillage.
Ces erreurs peuvent provoquer des problèmes lors du passage dans le slicer ou pendant la préparation de l’impression.
Une analyse du modèle permet de détecter une partie de ces défauts avant fabrication.
Attention au nombre de triangles
Certains fichiers STL ou OBJ peuvent contenir plusieurs millions de triangles.
Un maillage extrêmement dense peut rendre les modifications beaucoup plus difficiles sans apporter de gain réel pour l’impression 3D.
Dans certains cas, une réduction contrôlée du maillage peut permettre de réduire la taille du fichier, améliorer la fluidité de l’édition et faciliter les différentes opérations de modification.
Il faut néanmoins conserver suffisamment de détails afin de ne pas dégrader la géométrie visible de la pièce.
Modification d’un STL ou véritable modélisation 3D ?
Il existe une différence importante entre
modifier un fichier 3D existant et réaliser une nouvelle modélisation.
Si la modification consiste à changer une dimension, ajouter un trou ou supprimer une petite partie, l’édition du fichier existant peut être suffisante.
En revanche, lorsque la géométrie doit être profondément transformée, il peut être plus efficace de recréer tout ou partie de la pièce dans un logiciel de CAO.
C’est notamment le cas lorsqu’il faut modifier de nombreuses dimensions indépendamment, respecter des tolérances précises, reconstruire une pièce mécanique ou modifier fortement son fonctionnement.
Peut-on modifier n’importe quel fichier STL ?
La majorité des fichiers peuvent être modifiés, mais la complexité du travail peut varier énormément.
Un modèle simple peut demander seulement quelques modifications rapides.
À l’inverse, un scan 3D ou une figurine contenant plusieurs millions de faces peut nécessiter beaucoup plus de traitement.
L’état du maillage joue également un rôle important. Un modèle comportant de nombreuses erreurs doit parfois être réparé avant même de commencer la modification.
Faire modifier un fichier 3D par LiminuX
Vous disposez d’un fichier
STL, OBJ ou 3MF mais devez effectuer une modification avant impression ?
LiminuX peut intervenir sur vos fichiers afin de réaliser différentes opérations de modification, réparation ou adaptation.
Selon votre projet, nous pouvons notamment étudier :
- la modification de dimensions ;
- l’ajout ou la suppression d’éléments ;
- la création de trous ou logements ;
- l’adaptation d’une pièce existante ;
- la réparation du maillage ;
- la préparation d’un fichier pour l’impression 3D ;
- la modélisation complémentaire lorsqu’une simple modification du maillage n’est pas suffisante.
Pour une modification complexe, le temps nécessaire dépend directement de la géométrie du modèle et du travail à effectuer.
Faire imprimer le fichier après modification
Une fois le fichier corrigé, celui-ci peut être directement préparé pour l’impression 3D.
Avant fabrication, plusieurs paramètres peuvent être vérifiés : dimensions, orientation, épaisseur des parois, géométrie, supports éventuels, matériau et technologie d’impression.
Selon le projet, la fabrication peut ensuite être réalisée en impression 3D FDM ou résine.
Vous pouvez également nous transmettre directement votre modèle via notre
devis d’impression 3D en ligne.
En résumé
Il est tout à fait possible de
modifier un fichier 3D STL, OBJ ou 3MF sans nécessairement reconstruire entièrement le modèle.
Les modifications simples comme le redimensionnement, la découpe, l’ajout d’un trou, l’ajout de texte ou la suppression d’une zone peuvent être réalisées directement sur le fichier existant.
Pour les modifications mécaniques complexes ou nécessitant une grande précision dimensionnelle, une reconstruction en CAO peut en revanche être plus adaptée.
Pour effectuer vous-même certaines modifications, vous pouvez utiliser
[url=URL-MODELING-STUDIO]Modeling Studio[/url] directement depuis votre navigateur.
Et si votre fichier est prêt à fabriquer, vous pouvez obtenir directement votre tarif grâce à notre
outil de devis d’impression 3D en ligne.
