Faire reproduire une pièce cassée en impression 3D : quelles photos et mesures fournir ?

Vous avez une pièce plastique cassée, usée ou devenue introuvable ? Grâce à la rétro-ingénierie et à l’impression 3D, il est parfois possible de repartir directement de la pièce physique pour reconstruire son modèle numérique puis fabriquer un nouvel exemplaire. Dans de nombreux cas, vous n’avez donc pas besoin de posséder le fichier STL, STEP ou le modèle 3D d’origine. La pièce existante peut être étudiée, mesurée et reconstruite dans un logiciel de conception. Cette démarche est particulièrement intéressante lorsqu’une pièce détachée n’est plus commercialisée, lorsqu’un équipement est ancien ou lorsqu’aucun fichier 3D exploitable n’est disponible. Pour réaliser une première étude sérieuse, quelques photographies bien prises, des mesures précises et une explication de l’utilisation de la pièce peuvent déjà fournir une grande partie des informations nécessaires. Voici comment préparer votre demande pour faciliter la reconstruction de votre pièce et limiter les échanges supplémentaires.

Qu’est-ce que la rétro-ingénierie d’une pièce ?

La rétro-ingénierie consiste à partir d’un objet physique existant pour en reconstruire la géométrie numérique. Dans le cas d’une pièce mécanique ou plastique, il faut identifier ses dimensions, ses formes, ses assemblages et surtout ses zones fonctionnelles : trous de fixation, axes, clips, logements, surfaces d’appui ou passages de câbles. Le résultat est un nouveau modèle 3D qui peut ensuite être utilisé pour fabriquer un prototype ou une pièce définitive. Une imprimante 3D ne peut donc pas simplement « copier » une pièce posée devant elle. Elle a besoin d’un modèle numérique exploitable. Lorsque ce modèle n’existe pas, LiminuX peut prendre en charge sa reconstruction grâce à notre service de modélisation 3D et de rétro-ingénierie pour pièces sur mesure.

Peut-on refaire une pièce cassée sans fichier STL ?

Oui, selon sa complexité et les informations disponibles. Une pièce relativement simple, composée de surfaces planes, de trous, de cylindres, de pattes ou de logements, peut souvent être reconstruite à partir de mesures précises. Les formes plus organiques ou très courbes peuvent demander davantage d’informations, voire l’utilisation d’un scan 3D dans certains cas. L’état de la pièce joue également un rôle. Une pièce encore complète mais fissurée est généralement plus simple à reproduire qu’un composant dont plusieurs parties ont complètement disparu. Cela ne signifie toutefois pas qu’une pièce incomplète est impossible à reconstruire. Une partie manquante peut parfois être déduite grâce à la symétrie, à l’environnement de montage ou à un second exemplaire.

Commencez par photographier correctement la pièce

Les photographies permettent de comprendre la géométrie générale avant même de commencer la modélisation. Il est préférable de photographier la pièce de face, de derrière, de dessus, de dessous et des deux côtés. Quelques vues en perspective permettent également de mieux comprendre son volume. Ces différentes vues sont importantes car une photographie unique peut complètement masquer une nervure intérieure, un logement, une patte de fixation ou une variation d’épaisseur. Utilisez si possible un fond relativement uniforme et évitez les photographies trop sombres ou floues. L’objectif n’est pas de produire une photo esthétique, mais de rendre la géométrie de la pièce clairement identifiable.

Photographiez précisément la zone cassée

La cassure est particulièrement intéressante lors d’une étude de rétro-ingénierie. Elle permet parfois de connaître directement l’épaisseur d’une paroi ou la forme d’un renfort intérieur normalement invisible. Elle peut aussi fournir des indications sur la raison pour laquelle la pièce a cassé. Une patte présentant une rupture très localisée peut par exemple avoir subi une concentration importante des contraintes. Si l’espace disponible le permet, la nouvelle pièce pourra éventuellement intégrer un rayon plus progressif, une nervure ou une modification locale de l’épaisseur. L’objectif n’est pas nécessairement de produire une copie parfaite de la faiblesse originale, mais de conserver les dimensions fonctionnelles tout en étudiant les améliorations possibles.

Conservez tous les morceaux de la pièce

Un fragment qui semble sans intérêt peut contenir une cote importante. Une petite partie cassée peut permettre de retrouver la longueur d’une patte, la position d’un trou, la forme d’un crochet, l’épaisseur d’une paroi ou le diamètre original d’un élément. Si plusieurs morceaux sont disponibles, photographiez-les séparément puis replacez-les aussi correctement que possible dans leur position initiale. Évitez si possible de réaliser un collage définitif avant l’étude lorsque celui-ci risque de masquer la cassure ou de modifier légèrement la position des différents éléments.

Photographiez également l’endroit où la pièce se monte

C’est l’une des informations les plus utiles pour reconstruire une pièce fonctionnelle. La géométrie visible d’un objet ne permet pas toujours de comprendre son fonctionnement. Un simple capot peut par exemple posséder deux clips qui viennent se verrouiller dans un carter, un trou correspondant à une vis et une rainure servant de guidage. Si nous recevons uniquement la photographie du capot, certaines dimensions peuvent être difficiles à interpréter. Une photographie de l’équipement sans la pièce permet au contraire de visualiser les fixations, les pièces voisines, les surfaces d’appui et les contraintes d’encombrement. Si cela est possible, photographiez donc la pièce installée, puis l’emplacement une fois celle-ci retirée.

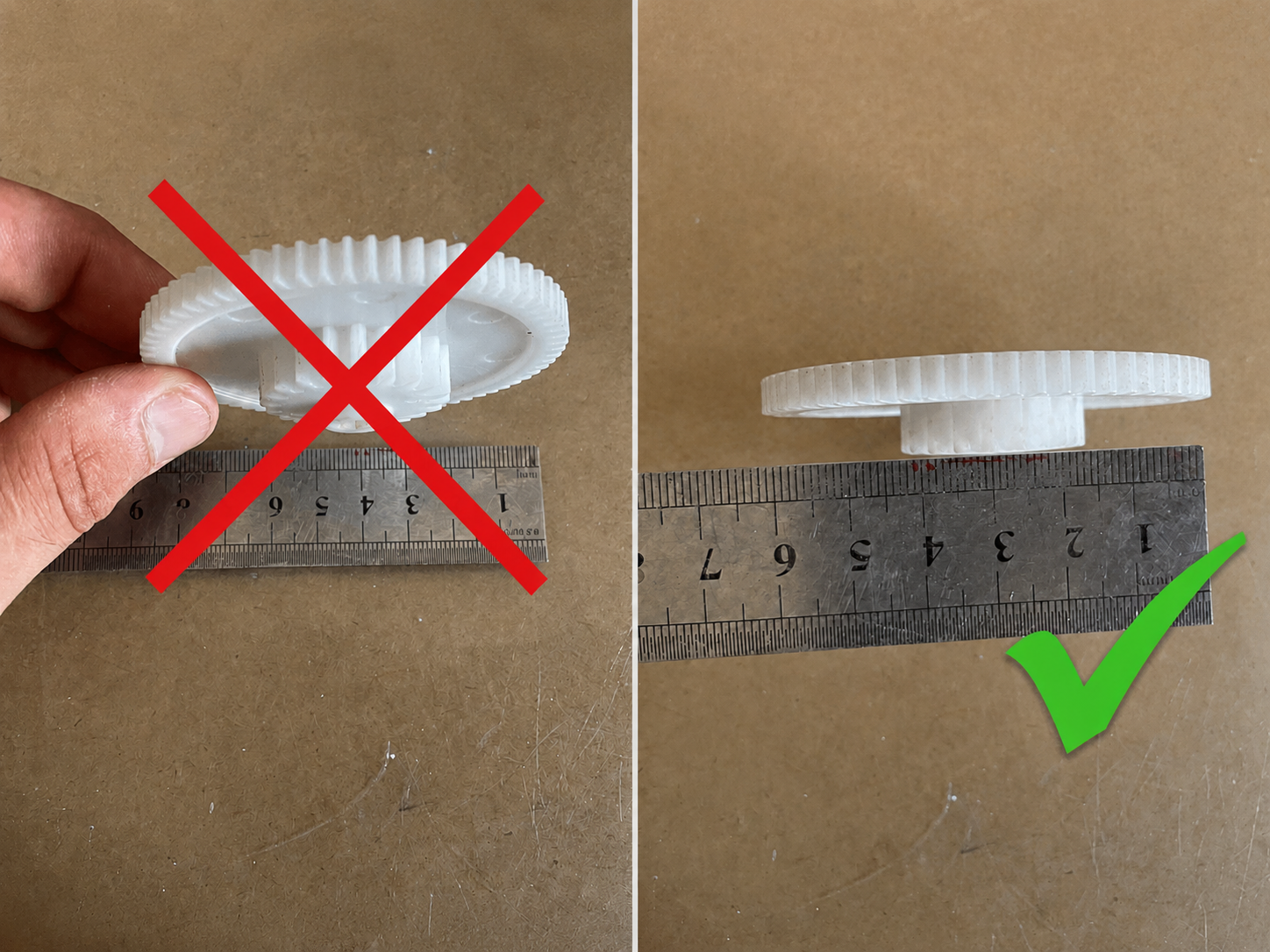

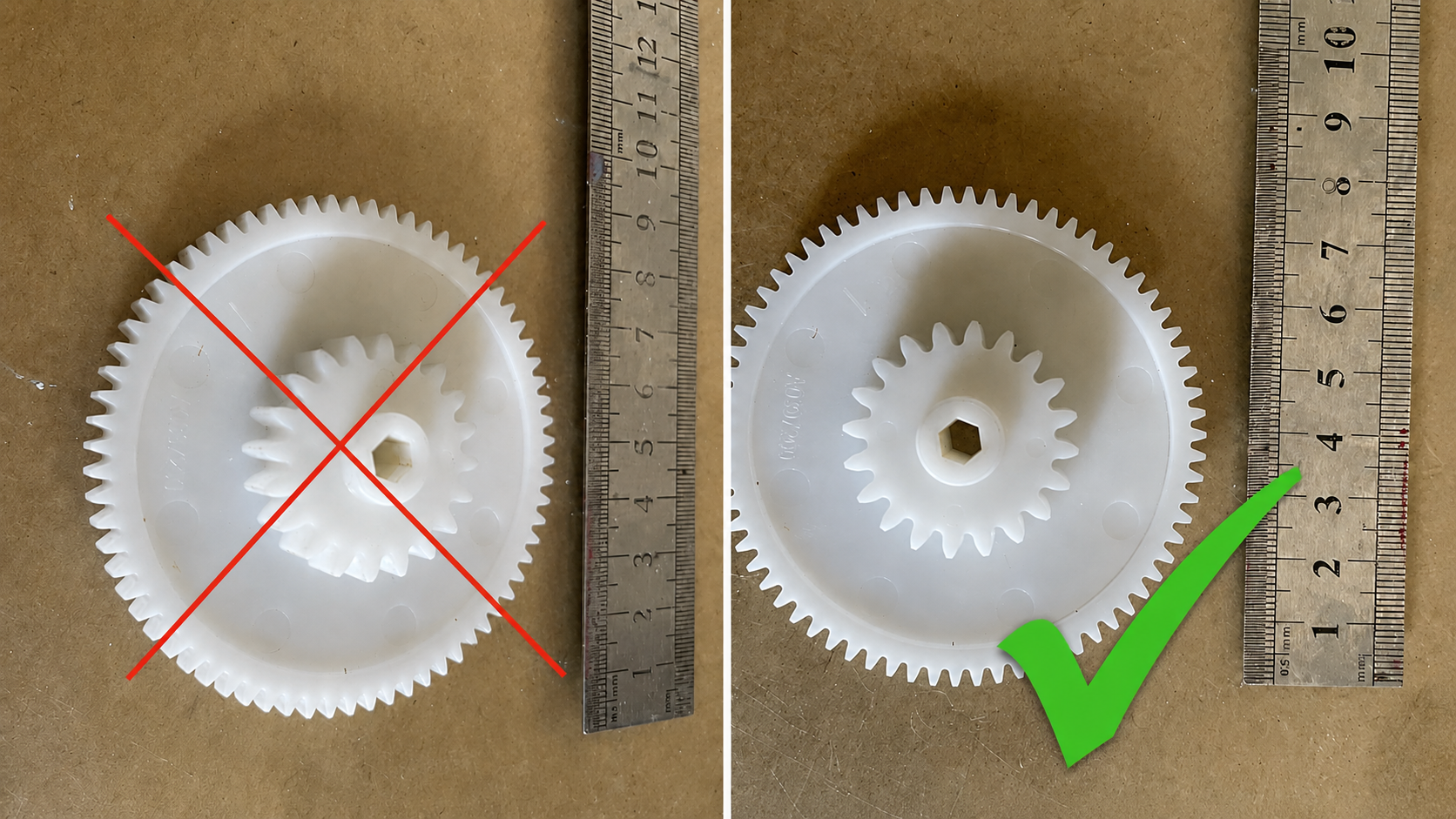

Ajoutez une référence de dimension

Une photographie seule ne permet pas de connaître la taille réelle d’un objet. Une petite pièce photographiée de très près peut visuellement sembler aussi grande qu’un composant de plusieurs dizaines de centimètres. Vous pouvez placer un réglet, une règle ou un pied à coulisse à proximité de la pièce afin de donner une première indication de son échelle. Attention cependant : cette méthode ne remplace pas les mesures précises. La perspective photographique peut modifier les proportions apparentes. Une règle située plusieurs centimètres derrière la pièce ne permettra pas de déterminer précisément sa longueur.

Quelles dimensions faut-il mesurer pour reproduire une pièce ?

Il n’est généralement pas utile de mesurer chaque détail. Les dimensions les plus importantes sont celles qui déterminent le montage et le fonctionnement de la pièce.

Les dimensions générales

Commencez par relever la longueur, la largeur et la hauteur maximales. Ces trois valeurs donnent immédiatement l’encombrement général du composant et permettent également de vérifier l’échelle du futur modèle 3D.

Les trous et les axes

Les diamètres fonctionnels doivent être mesurés avec davantage de précision. Un trou recevant une vis, un axe devant tourner dans un logement ou une bague qui doit s’emboîter sur un tube peuvent nécessiter des ajustements différents. Lorsque vous indiquez un diamètre, précisez donc également sa fonction. Savoir qu’un trou mesure environ 6 mm est utile. Savoir qu’il doit recevoir une vis M6 ou coulisser librement autour d’un axe de 6 mm l’est encore davantage.

Les entraxes de fixation

L’entraxe correspond à la distance séparant les centres de deux trous, deux axes ou deux éléments de fixation. C’est une cote très importante. Une petite erreur sur le contour extérieur d’un cache peut parfois être sans conséquence, alors qu’un décalage identique sur l’entraxe de deux vis peut empêcher complètement son installation.

Les épaisseurs de paroi

Lorsque cela est possible, relevez l’épaisseur des parois, des pattes et des zones situées autour des fixations. Ces mesures permettent de reconstruire la pièce mais également d’évaluer la cohérence de certaines zones mécaniques.

Les profondeurs et les logements

Pour un trou borgne, une rainure ou un logement, pensez également à mesurer la profondeur. Essayez autant que possible de donner la position de ces éléments par rapport à une face facilement identifiable de la pièce.

Pourquoi utiliser un pied à coulisse ?

Pour une pièce fonctionnelle, le pied à coulisse est beaucoup plus approprié qu’une règle. Une règle permet parfaitement de vérifier qu’une pièce mesure environ 100 mm de long, mais elle devient insuffisante lorsqu’il faut distinguer un diamètre de 5,8 mm d’un diamètre de 6,2 mm. Le pied à coulisse permet de mesurer plus correctement les diamètres extérieurs, les diamètres intérieurs, les épaisseurs et certaines profondeurs. Si vous ne possédez pas cet outil et que la pièce peut être déposée ou envoyée à l’atelier, précisez-le simplement dans votre demande.

Toutes les dimensions ne sont pas aussi importantes

Une reconstruction correcte demande de distinguer les dimensions esthétiques des cotes fonctionnelles. Prenons l’exemple d’une molette de réglage. Son contour extérieur peut éventuellement être légèrement différent de celui de la pièce originale sans modifier son fonctionnement. En revanche, la forme de l’axe intérieur, sa profondeur et son diamètre devront être adaptés précisément au mécanisme. La même logique s’applique aux clips, aux logements de roulement, aux passages de vis, aux axes, aux emboîtements et aux surfaces venant en appui contre un autre composant. Si vous connaissez les zones critiques, indiquez-les clairement. Une photographie annotée avec quelques flèches et mesures peut parfois fournir davantage d’informations qu’une longue description.

Expliquez précisément la fonction de la pièce

Cette information est essentielle pour choisir la bonne conception et le bon matériau. Précisez si la pièce sert simplement de cache, si elle maintient un élément, si elle supporte une charge, si elle sert de poignée, de guide, de butée ou encore de support mécanique. Indiquez également si elle doit se déformer légèrement ou, au contraire, rester parfaitement rigide. Deux pièces visuellement similaires peuvent demander des propriétés très différentes selon leur fonction.

Indiquez les conditions d’utilisation

L’environnement de la pièce doit également être connu. Une pièce utilisée à température ambiante dans un logement n’a pas les mêmes exigences qu’un support placé à l’extérieur ou à proximité d’un équipement générant de la chaleur. Précisez notamment l’exposition éventuelle au soleil et aux UV, à la pluie, à l’humidité, au froid, à la chaleur, aux vibrations ou aux chocs. Si la pièce entre régulièrement en contact avec de l’huile, de la graisse, un produit de nettoyage ou un autre produit chimique, cette information doit également être communiquée. Ces contraintes permettent ensuite de sélectionner une solution adaptée parmi les matériaux techniques disponibles pour l’impression 3D FDM et résine chez LiminuX.

Faut-il absolument utiliser la même matière que la pièce d’origine ?

Non. Si vous connaissez la matière d’origine, cette information reste intéressante. De nombreux composants comportent d’ailleurs une indication moulée comme ABS, PP, PA ou PC. Si ce marquage existe, prenez simplement une photographie. Il n’est toutefois pas obligatoire de reproduire exactement le même polymère. Une pièce originale fabriquée par injection et une nouvelle pièce fabriquée en impression 3D ne possèdent pas exactement la même structure. Le matériau doit donc être sélectionné en fonction de la nouvelle méthode de fabrication, de la géométrie et surtout de l’usage réel.

Faut-il reproduire exactement une pièce qui a déjà cassé ?

Pas systématiquement. C’est justement l’un des intérêts de la rétro-ingénierie. Une fois la pièce reconstruite numériquement, certaines zones peuvent être étudiées afin de déterminer s’il existe une possibilité de renforcement. Une patte peut parfois être épaissie. Un angle très vif peut recevoir un congé. Une zone relativement fine peut éventuellement être renforcée par une nervure. Ces modifications doivent cependant rester compatibles avec les composants environnants. Ajouter plusieurs millimètres de matière n’apporte aucun avantage si la nouvelle pièce ne rentre ensuite plus dans son logement.

Comment reconstruire une partie complètement manquante ?

Une pièce incomplète peut parfois être reconstruite malgré l’absence d’un fragment. Si le modèle est symétrique, la partie opposée peut fournir une grande partie de la géométrie manquante. Les dimensions de l’équipement sur lequel la pièce se monte sont également très utiles. Un second exemplaire, même monté sur une autre machine, peut évidemment simplifier considérablement la reconstruction. Dans certains cas, d’anciennes photographies permettent également de comprendre la forme générale de la zone disparue. Plus cette zone remplit une fonction mécanique précise, plus il faudra néanmoins disposer d’informations fiables avant fabrication.

Scan 3D ou mesures manuelles : quelle solution pour la rétro-ingénierie ?

Le scan 3D peut être extrêmement utile, mais il n’est pas systématiquement la meilleure méthode. Il est particulièrement adapté aux formes organiques, aux courbes complexes ou aux surfaces difficiles à mesurer manuellement. Pour une pièce mécanique relativement simple composée de cylindres, plans, trous et formes géométriques classiques, une reconstruction CAO à partir de mesures peut offrir un résultat plus propre. Il faut aussi garder à l’esprit qu’un scan reproduit l’état actuel de l’objet. Si une pièce s’est déformée avec le temps, le scan enregistrera également cette déformation. Les cotes fonctionnelles doivent donc rester contrôlées indépendamment du scan.

Pourquoi fabriquer un prototype avant la pièce définitive ?

Lorsqu’une reconstruction possède plusieurs dimensions critiques, une première pièce peut être utilisée comme prototype de validation. Elle permet de vérifier directement l’encombrement, les entraxes, les passages de vis, les emboîtements ou le fonctionnement général. Si une correction est nécessaire, le fichier numérique peut alors être ajusté avant la fabrication de la version finale. Cette étape est particulièrement intéressante pour les pièces complexes et lorsqu’une fabrication en plusieurs exemplaires est envisagée. Notre service d’impression 3D de prototypes fonctionnels pour valider les dimensions et assemblages permet justement de réaliser ce type d’essais avant une production définitive.

Que faut-il envoyer pour une première étude ?

Vous n’avez pas besoin de constituer un dossier technique complexe. Pour une première demande, quelques photographies nettes de la pièce, de sa cassure et de son emplacement sont généralement un très bon début. Ajoutez les dimensions générales ainsi que les mesures que vous considérez comme importantes : diamètre d’un axe, entraxe de fixation, largeur d’un logement, épaisseur d’une patte ou profondeur d’un trou. Expliquez ensuite en quelques phrases la fonction de la pièce, son environnement et le problème rencontré. Précisez enfin la quantité souhaitée : une pièce unique, quelques exemplaires ou une future petite série. Si certaines dimensions doivent impérativement être respectées ou si vous connaissez la matière originale, indiquez-le également.

Vous possédez déjà un fichier 3D ?

Si vous avez déjà un fichier STL, OBJ ou 3MF exploitable, la phase de rétro-ingénierie n’est généralement plus nécessaire. Vous pouvez importer directement votre modèle dans notre calculateur de devis instantané d’impression 3D pour fichiers STL, OBJ et 3MF. L’outil permet de sélectionner la technologie, la matière et différents paramètres afin d’obtenir une estimation de fabrication. Pour un fichier STEP, STP ou IGS ou pour une demande nécessitant une analyse particulière, il est préférable de transmettre directement le projet pour étude.

Une pièce cassée ou introuvable n’est pas forcément perdue

Lorsqu’un fabricant ne fournit plus une pièce détachée, la solution n’est pas forcément de passer des heures à rechercher un fichier STL correspondant exactement à la référence d’origine. La rétro-ingénierie associée à l’impression 3D permet dans certains cas de repartir directement de l’objet physique pour reconstruire sa géométrie. Des photographies correctement réalisées, quelques mesures fonctionnelles et une description claire de l’utilisation de la pièce permettent déjà d’effectuer une première évaluation du projet.
