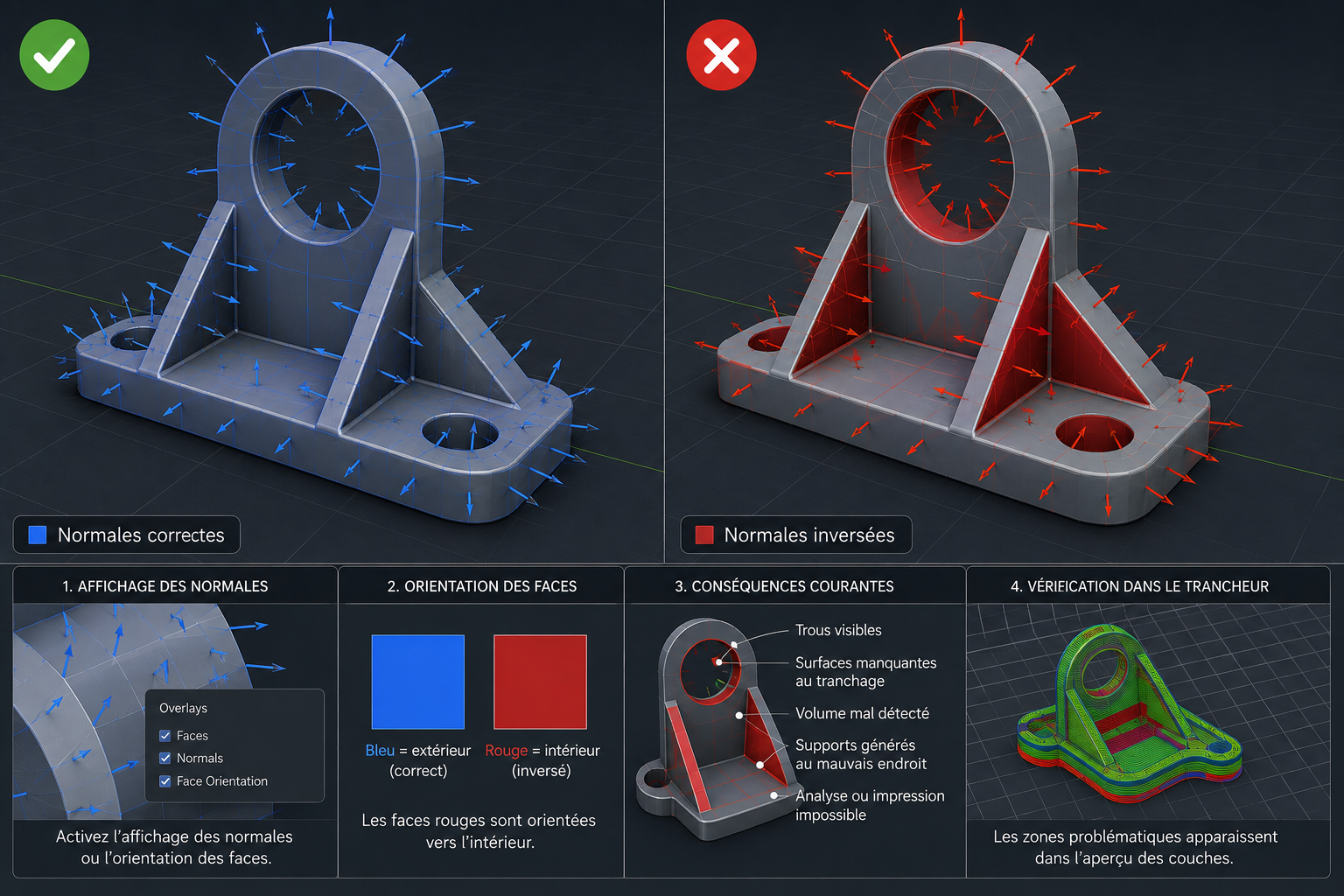

Une normale est une direction associée à une face d'un modèle 3D. Elle aide les logiciels à distinguer le côté extérieur du côté intérieur d'une surface. Lorsqu'une ou plusieurs faces sont orientées dans le mauvais sens, on parle de
normales inversées.
Le problème peut être invisible dans la vue 3D tout en perturber l'analyse, le calcul du volume ou le tranchage. Corriger les normales est donc une étape importante lorsqu'un fichier STL, OBJ ou 3MF présente des surfaces manquantes ou un comportement incohérent.
Pourquoi une normale inversée peut-elle poser problème ?
Un logiciel de tranchage doit déterminer quelles zones appartiennent au volume de la pièce. Si l'orientation des faces est incohérente, il peut interpréter une surface comme tournée vers l'intérieur alors qu'elle devrait délimiter l'extérieur.
- surfaces qui disparaissent ;
- trous visibles dans le slicer ;
- volume calculé incohérent ;
- zones remplies alors qu'elles devraient être creuses ;
- supports générés de manière inattendue ;
- échec d'une réparation automatique.
Une normale inversée n'est toutefois pas le seul défaut possible. Un maillage peut aussi contenir des trous, des intersections ou des faces internes.
Comment reconnaître une normale inversée ?
Une face devient sombre, transparente ou invisible
Selon le mode d'affichage, une face orientée vers le mauvais côté peut apparaître différemment ou disparaître lorsqu'on active le rejet des faces arrière.
Le slicer montre une zone manquante
Le modèle paraît complet dans le logiciel de création, mais des parois disparaissent après import.
Le volume détecté est anormal
Une pièce qui semble fermée peut être interprétée avec un volume nul, très faible ou incohérent.
Le logiciel signale un problème de maillage
Les normales inversées sont parfois associées à d'autres erreurs, notamment après des opérations booléennes ou des conversions de fichiers.
Comment afficher l'orientation des faces dans Blender ?
Blender propose un affichage de l'orientation des faces. En mode Édition, activez l'option correspondante dans les réglages de la vue afin de distinguer les faces extérieures des faces orientées vers l'intérieur.
Les couleurs exactes dépendent du logiciel et de la configuration, mais l'objectif est de repérer immédiatement les zones dont l'orientation ne correspond pas au reste du volume.
Comment corriger les normales dans Blender ?
Recalculer les normales vers l'extérieur
Sélectionnez les faces concernées et utilisez la commande de recalcul adaptée. Cette méthode fonctionne bien lorsque le modèle forme déjà un volume propre et que l'intérieur peut être identifié sans ambiguïté.
Inverser manuellement une face
Si une zone isolée reste incorrecte, vous pouvez inverser uniquement les faces concernées.
Réparer d'abord les trous
Un recalcul automatique peut échouer si le maillage est ouvert. Fermez les trous ou reconstruisez les zones manquantes avant de recalculer les normales.
Supprimer les faces internes
Des faces cachées à l'intérieur du modèle peuvent rendre l'analyse ambiguë. Elles doivent être supprimées lorsqu'elles ne participent pas volontairement à la géométrie.
Fusionner correctement les volumes
Deux objets qui se chevauchent ne forment pas toujours un seul volume propre. Une union booléenne ou une reconstruction peut être nécessaire.
Pourquoi le recalcul automatique ne fonctionne-t-il pas toujours ?
Un logiciel peut recalculer correctement les normales uniquement s'il comprend clairement l'intérieur et l'extérieur. Les problèmes suivants peuvent bloquer ou fausser cette opération :
- trous importants ;
- surfaces sans épaisseur ;
- faces superposées ;
- intersections complexes ;
- arêtes non manifold ;
- volumes imbriqués ;
- géométrie dégénérée.
Dans ce cas, les normales inversées ne sont qu'un symptôme d'un maillage plus largement défectueux.
Normales inversées et maillage non manifold : quelle différence ?
Une normale inversée concerne l'orientation d'une face. Un maillage non manifold concerne la manière dont les faces et arêtes sont connectées.
Une pièce peut donc avoir toutes ses normales orientées correctement tout en rester non manifold, et l'inverse est également possible.
Normales inversées et surface sans épaisseur
Une surface sans épaisseur ne forme pas un volume, même si sa normale est correcte. Un simple plan peut être orienté parfaitement mais rester impossible à fabriquer comme une paroi réelle tant qu'il n'a pas reçu d'épaisseur.
Corriger les normales ne suffit donc pas à rendre tous les fichiers imprimables.
Les normales d'un STL sont-elles toujours fiables ?
Le STL représente un ensemble de triangles. Selon le logiciel et l'export, les informations de normales peuvent être recalculées ou interprétées à partir de l'ordre des sommets.
C'est pourquoi le contrôle le plus utile consiste à vérifier le comportement du modèle après import dans l'outil d'analyse ou le slicer, et pas uniquement dans le logiciel d'origine.
Comment vérifier le fichier après réparation ?
- réafficher l'orientation des faces ;
- chercher les trous et arêtes non manifold ;
- contrôler les dimensions ;
- vérifier que les volumes séparés sont volontaires ;
- exporter le fichier ;
- réimporter le modèle dans le slicer ;
- contrôler l'aperçu de la pièce tranchée et la continuité des parois.
L'objectif est de confirmer que le logiciel interprète désormais correctement les volumes et surfaces.
Quand faut-il faire réparer ou reconstruire le fichier ?
Une ou deux faces inversées peuvent être faciles à corriger. En revanche, un fichier issu d'un scan, d'une conversion ou d'opérations booléennes complexes peut demander une reprise plus importante.
Si la pièce est mécanique et doit conserver des cotes précises, une reconstruction partielle ou complète peut être plus fiable qu'une succession de réparations automatiques.
FAQ : normales inversées en 3D
Une normale inversée empêche-t-elle toujours l'impression ?
Non. Certains slicers réparent ou tolèrent des défauts simples, mais le résultat peut varier. Il vaut mieux corriger la cause avant fabrication.
Une normale inversée est-elle la même chose qu'un trou ?
Non. Le trou est une absence de faces ; la normale inversée concerne une face existante orientée dans le mauvais sens.
Blender peut-il réparer automatiquement les normales ?
Oui pour les cas simples, à condition que le logiciel puisse identifier l'intérieur et l'extérieur du volume.
Comment tester un fichier après correction ?
Vous pouvez réimporter le modèle dans votre slicer ou déposer un STL, OBJ ou 3MF sur notre
outil d'estimation d'impression 3D pour une nouvelle analyse.
À retenir
Les normales servent à orienter les faces d'un modèle. Lorsqu'elles sont inversées, l'analyse peut devenir incohérente. La correction doit toutefois être accompagnée d'un contrôle plus large du maillage : fermeture du volume, intersections, surfaces internes, épaisseurs et dimensions.
